主控芯片：采用32位步進電機控制專用DSP芯片；

電壓電流：輸入電壓：12~48VDC，輸出電流：0.3A~2.2A（峰值）；

細分設置：16檔細分可選（200~25600脈沖/圈）；

響應頻率：脈沖響應頻率最高可達500KHz；

信號電壓：脈沖/方向/使能（5V~24VDC兼容），無需另接限流電阻；

控制方式：單脈沖（脈沖+方向），雙脈沖(CW/CCW)；

產品自檢：拔碼開關設置（電機以30RPM正反轉反復運行）；

共振抑制：自動計算共振點，抑制中/低頻振動；

力矩平滑：分析低速力矩紋波，抵消相應的諧波成份獲得平滑的低速運動；

信號平滑：對速度和方向信號的動態濾波，獲得更穩定的系統表現；

電流控制：PID電流控制，高速大扭矩輸出，低噪音，低振動，低發熱；

系統自測：自檢測匹配電機參數，根據負載情況實時優化輸入電機電流；

細分插補：可降低運轉時的振動，提高運行的平穩性。

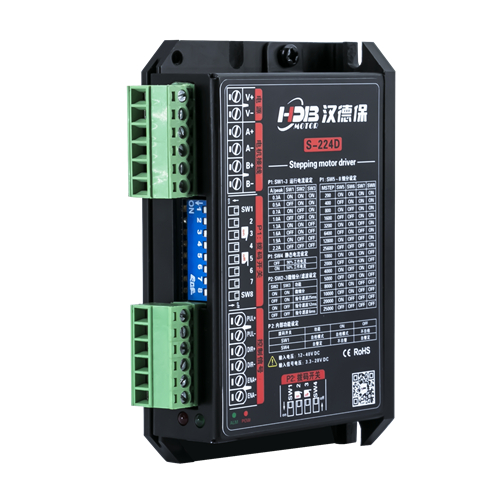

適配電機：S-224D 型二相步進驅動器適用于 4，6，8線二相外徑 42mm及以下系列額定電流“≥0.3A、≤2.2A”步進電機。

一般說來，步進電機的選擇主要看電機扭矩和額定電流兩方面。扭矩的大小取決于電機的尺寸，尺寸大的電機扭矩也大；電流大小主要取決于電感，小電感的電流較大，電機高速運轉時性能較好。

應用領域：廣泛應用于機械、電子、精密儀器、計量設備、醫療器械等自動化裝備領域。例如：直線滑臺、電子設備、光學儀器、激光設備、安防設備、電焊設備、點膠設備、自動裝配設備等。在用戶期望低噪音、中高速設備應用效果特佳。
